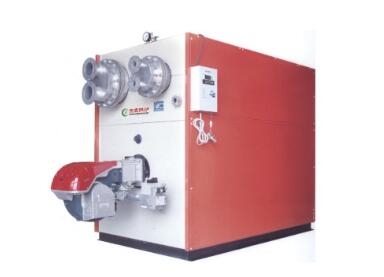

燃气热水锅炉系统安装注意事项

燃气热水锅炉安装过程及注意事项： 

㈠、安装前的准备工作 

1、确定具有安装资质的单位; 

2、当地质量技术监督部门办理安装告知手续; 

3、安装质量分段验收和水压试验，由锅炉安装单位和使用单位共同进行; 

4、组织及人员的配备;锅炉安装有专人负责，司炉工参加，并配备管工、钳工、起重工、冷作工、持证电焊工及辅助工。 

5、确定安装地点：接近用气地点，给水和排水方便;通风良好;炉前空余(从燃烧器开始)大于3米， 炉后空余2.5～3米，有扶梯侧空余2～2.5米，另一侧空余不小于1米; 

6、地基准备：参照当地土质条件决定地基浇制厚度及砼的标号。做基础前，首先应核对比主机、辅机的主要安装尺寸是否符合锅炉房设计图样，核对无误时方能进行基础施工 ; 

7、设备及附件验收。 

燃气热水锅炉本体安装 

1、锅炉与地基的纵向中心线，偏差不大于3毫米，且用线锤校正锅筒中心的倾斜度，允许锅筒中心倾斜不大于5毫米; 

2、安装锅筒下部排污管。排污管根据现场情况制作。 

3、平台扶梯的安装快装锅炉的平台扶梯属简易型，用户安装时根据锅炉房的具体情况及需要，可按图样要求安装也可自行进行改动。 

燃气热水锅炉燃烧系统的安装 

1、燃烧系统控制线路图将电源线，控制信号线与电控线相连接。 

2、应装设可靠的点火程序和熄火保护装置。 

3、燃烧程序控制器提供一组独立的启停控制触点。可配制各种燃烧器，启停控制继电器回路串有一个10A的保险丝，启停控制继电器可接燃烧器的启停控制端，也可直接控制燃烧器的电源。 

4、燃气应以较短的路程送到燃烧器，送气管道的直径比燃烧器的配件管道大一定的值。 

5、燃气管道安装完毕后应进行气密性试验，预先测试不带配件部分用大于1bar的空气或隋性气体进行，总测试包括从主截断装置到燃烧器上的截断阀的全部管路设备，在电磁阀关闭的情况下用空气或1.1倍于工作压力的隋性气体进行 

燃气热水锅炉电控操纵柜的安装 

1、电控操纵柜上汇集了燃烧器、给水泵的各种控制开关按钮，用户可先把电线拉接到各只电动机上，然后接通外来总电源。 

2、箱壳应保护性接地 

3、电控操纵柜应安装在锅炉前方，宜紧靠墙壁，以利于监察锅炉上各个仪表，并保证操作方便。 

燃气热水锅炉膨胀水箱的安装(适用于常压热水锅炉) 

1、水箱膨胀空间有与大气相通的通气口，通气口直径不小于100mm; 

2、水箱不能超过锅炉顶部标高3米，与锅炉相连的管直径不应小于50mm ; 

3、水箱膨胀空间允许较高水位处设置溢流管; 

4、大气连通管的安装：安装应保证在任何情况下锅炉本体顶部表压力为零，一般将其通至锅炉膨胀水箱上方，连通管不得缩径，高度不得超过2m， 其上不得安装任何阀门，且应有防冻措施;锅炉额定热功率(MW)为0.35、0.7、1.05、 1.4 、 2.1、 2.8 系列常压锅炉的大气连通管直径分别是DN80 DN100 DN125 DN125 DN150 DN150(单位： mm); 

燃气热水锅炉的管道、阀门、仪表及 附件安装 

1、安装管道、阀门、仪表时，按图样进行安装，电动泵固定在适当的位置，接通电源后试运转。 

2、装置压力表时，应该使刻度盘面垂直，压力表刻度盘上应画出红 线以示锅炉较高许可工作压力，压力表考克旋转灵活，不得漏汽，疏水应畅通，压力表管禁止保温。 

3、测量温度的仪表应装在锅炉的进、出水口。 

4、压力表、温度表、安全阀在未校验前禁止投入运行。
